一种应用于视觉导航的轻量级FPGA图像预处理加速器方案

doi:10.7523/j.ucas.2024.063

摘要/Abstract

摘要：

针对视觉导航图像前端的加速处理需求，提出一种基于轻量级、低成本FPGA的图像预处理加速器方案。该方案通过高效的流水线设计以及并行处理技术集成直方图均衡化、FAST特征点检测及多源传感器数据时间同步等关键功能，解决了在有限硬件资源下实现多功能集成、满足实时性要求、平衡成本与性能、多源传感器信息时间同步，以及实现软硬件协同设计等技术难点。该方案基于Xilinx公司Zynq-7000系列轻量级FPGA实现，在实现低成本的同时大大降低了图像处理延迟。当FPGA以160 MHz的频率运行时，对于1 280×720的图像可实现150帧/s的处理速度，提供了一种低成本、高性能的视觉导航图像前端加速解决方案。

关键词: 图像加速器, 直方图均衡化, 特征点提取, 时间同步, 视觉导航, 现场可编程门阵列（FPGA）

Abstract:

An image preprocessing accelerator scheme based on lightweight and low-cost FPGA has been proposed in this paper to meet the accelerated processing requirements of the visual navigation image frontend. Through efficient pipeline design and parallel processing technology， the designed accelerator integrates key functions such as histogram equalization， FAST feature point detection， and multi-source sensor data time synchronization. This solution solves technical difficulties such as achieving multifunctional integration， meeting real-time requirements， balancing cost and performance， synchronizing multi-source sensor information time， and achieving software hardware collaborative design under limited hardware resources. The proposed solution is based on Xilinx's Zynq-7000 series lightweight FPGA implementation， which greatly reduces image processing latency while achieving low cost. When the FPGA operates at a frequency of 160 MHz， it achieves a processing speed of 150 frame/s for 1 280×720 images， providing a low-cost and high-performance visual navigation image front-end acceleration solution.

Key words: image accelerator, histogram equalization, feature point extraction, time synchronization, visual navigation, field programmable gate array（FPGA）

中图分类号:

TP911.73

薛仁魁, 张杰, 李斌, 李萌, 吴洋. 一种应用于视觉导航的轻量级FPGA图像预处理加速器方案[J]. 中国科学院大学学报, 2026, 43(2): 277-287.

Renkui XUE, Jie ZHANG, Bin LI, Meng LI, Yang WU. A lightweight FPGA image preprocessing accelerator scheme for visual navigation[J]. Journal of University of Chinese Academy of Sciences, 2026, 43(2): 277-287.

图/表 15

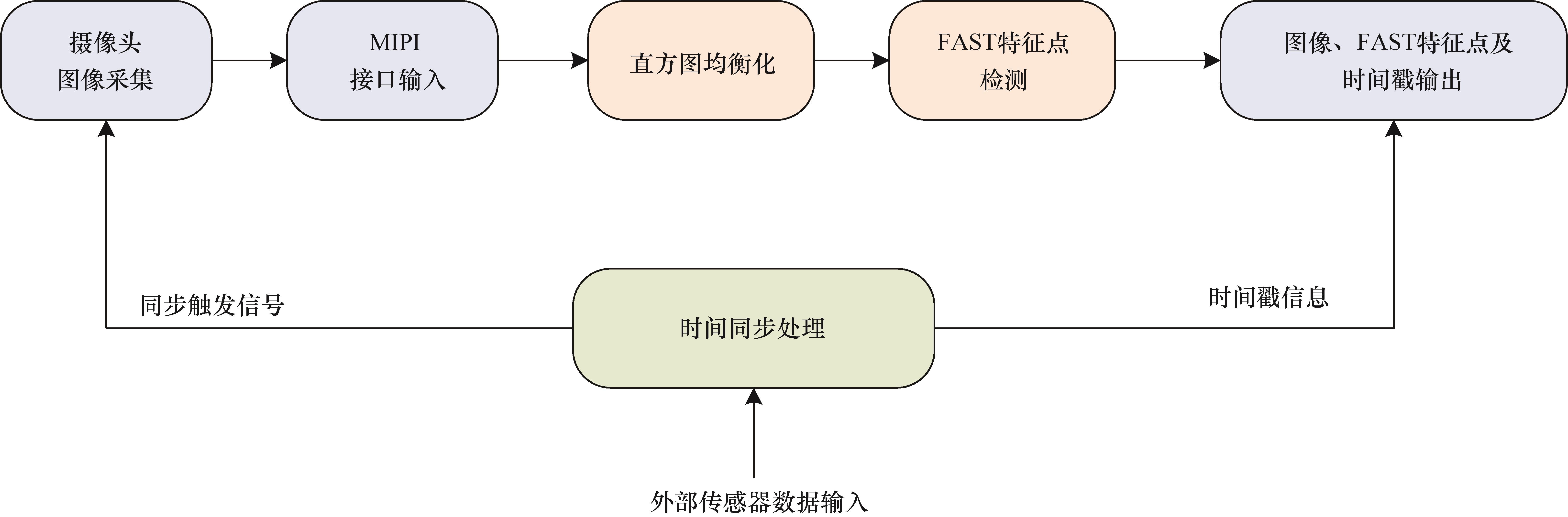

图1 图像加速器组成

Fig.1 Composition of image accelerator

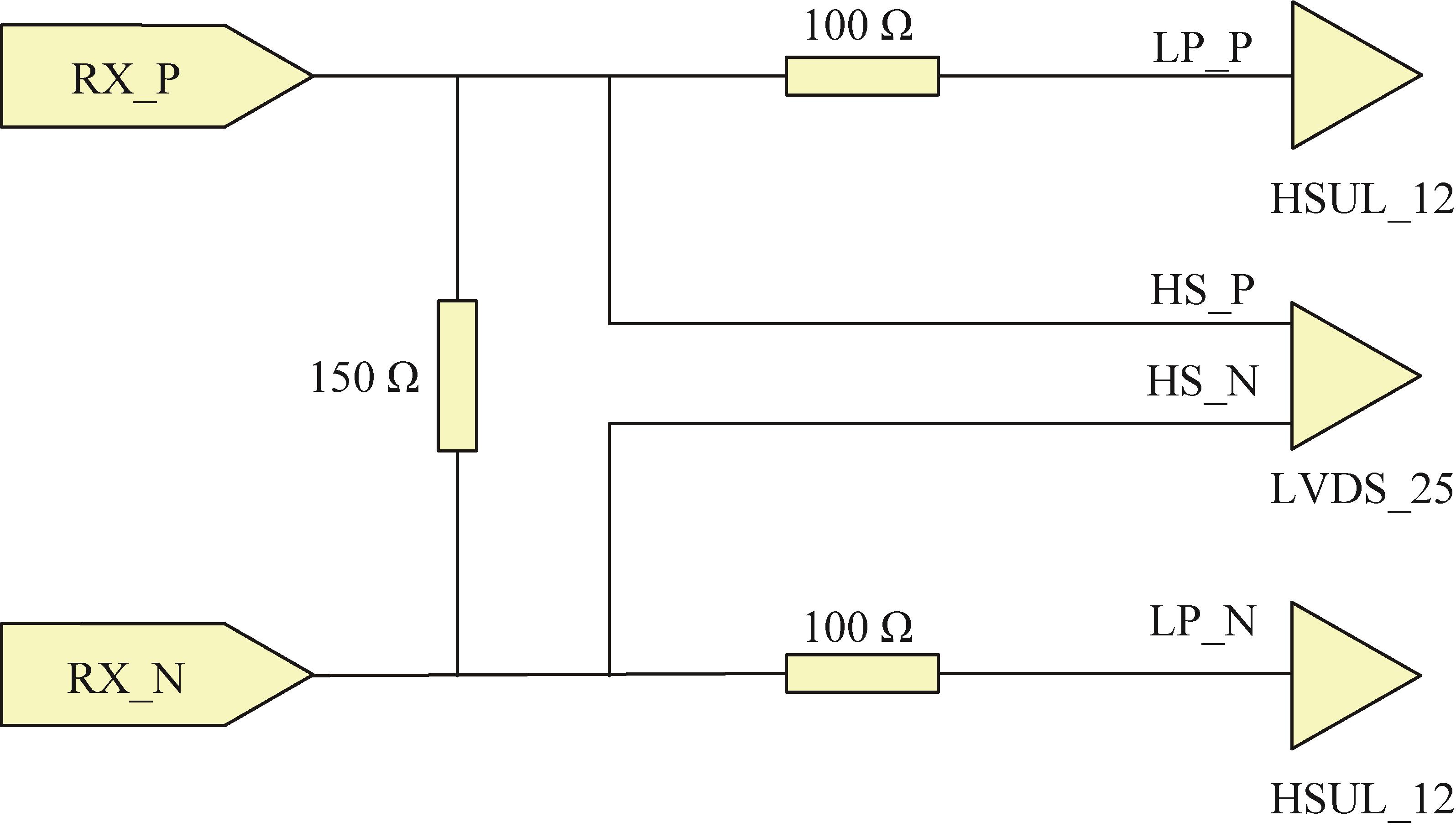

图2 FPGA MIPI接收接口电阻匹配网络

Fig.2 FPGA MIPI receiving interface resistance matching network

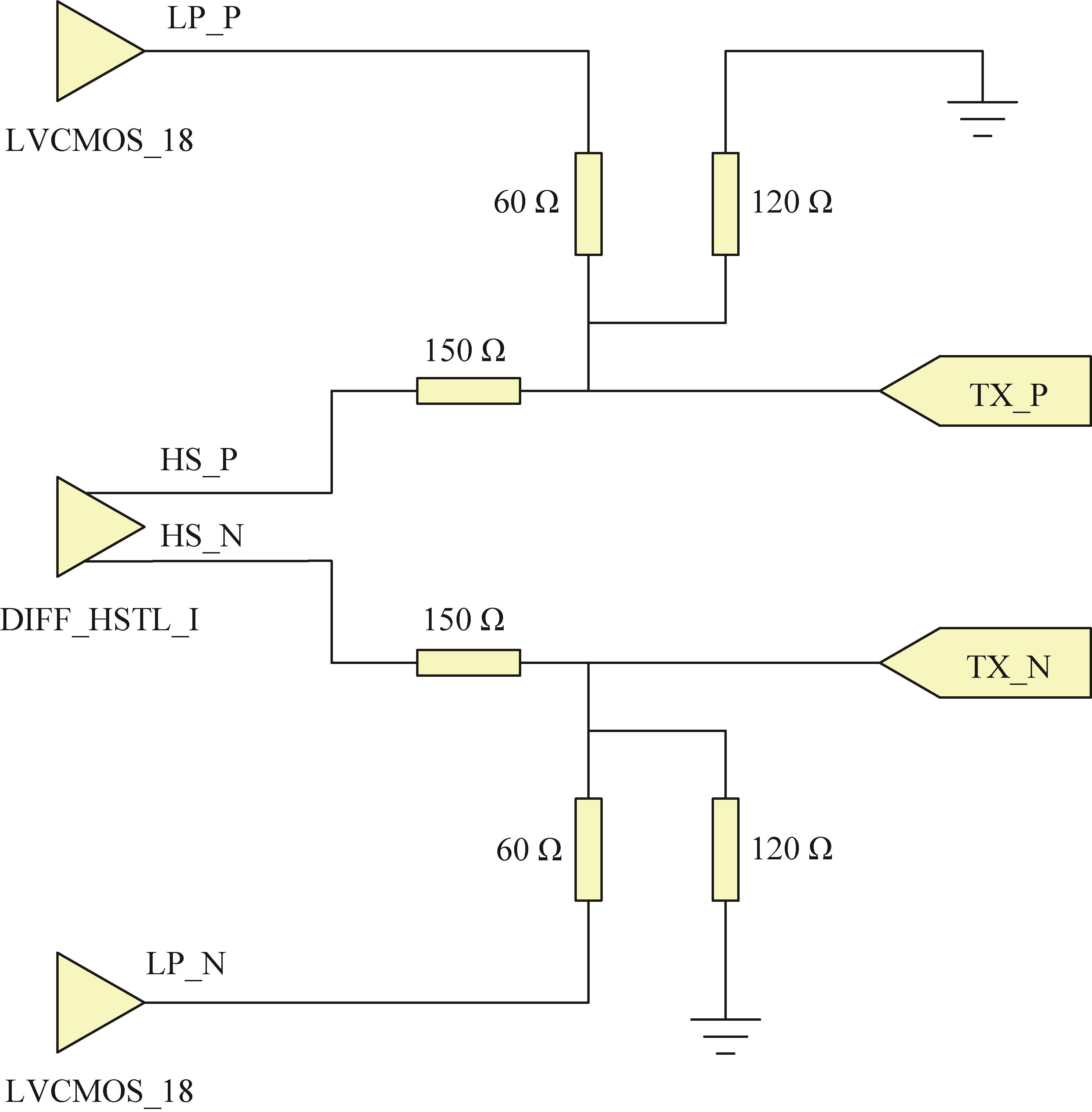

图3 FPGA MIPI发送接口电阻匹配网络

Fig.3 FPGA MIPI transmission interface resistance matching network

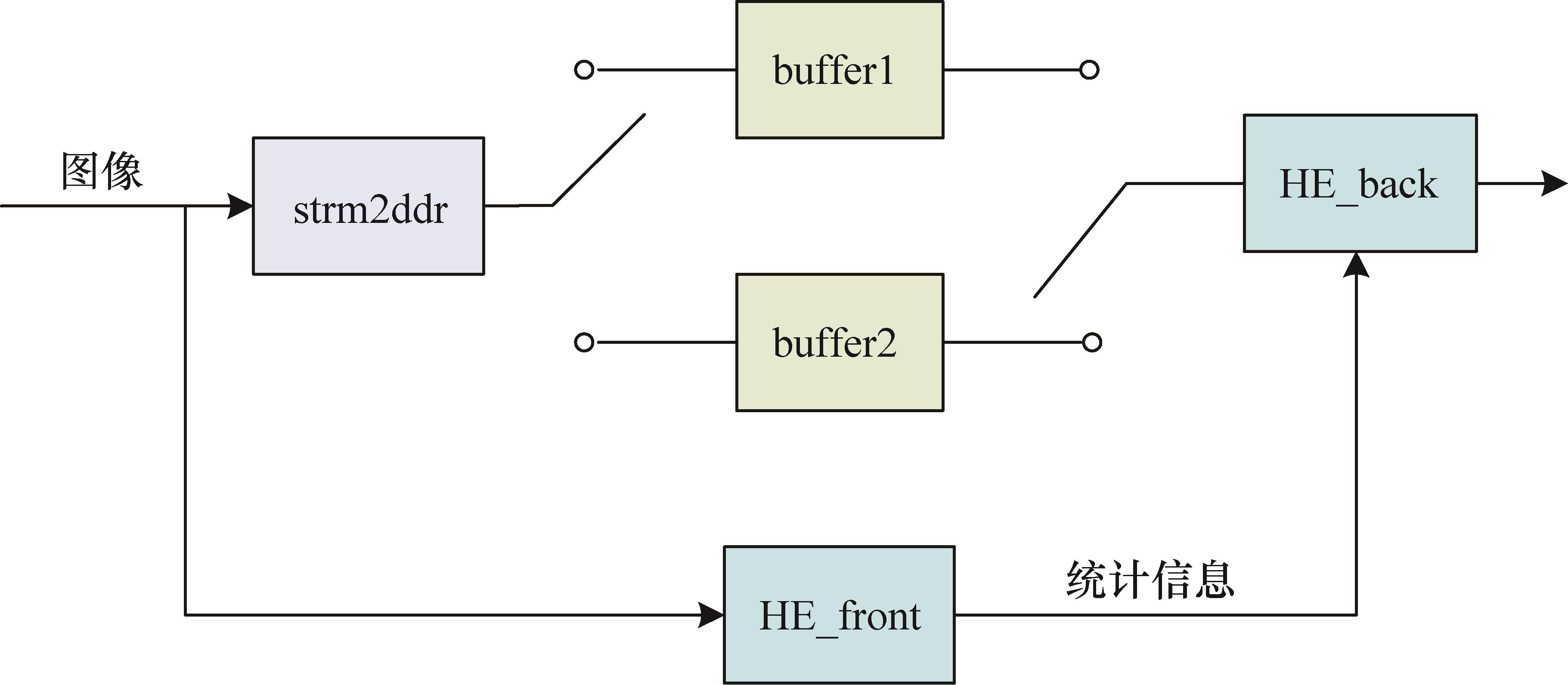

图4 直方图均衡化实现原理

Fig.4 Principle of histogram equalization implementation

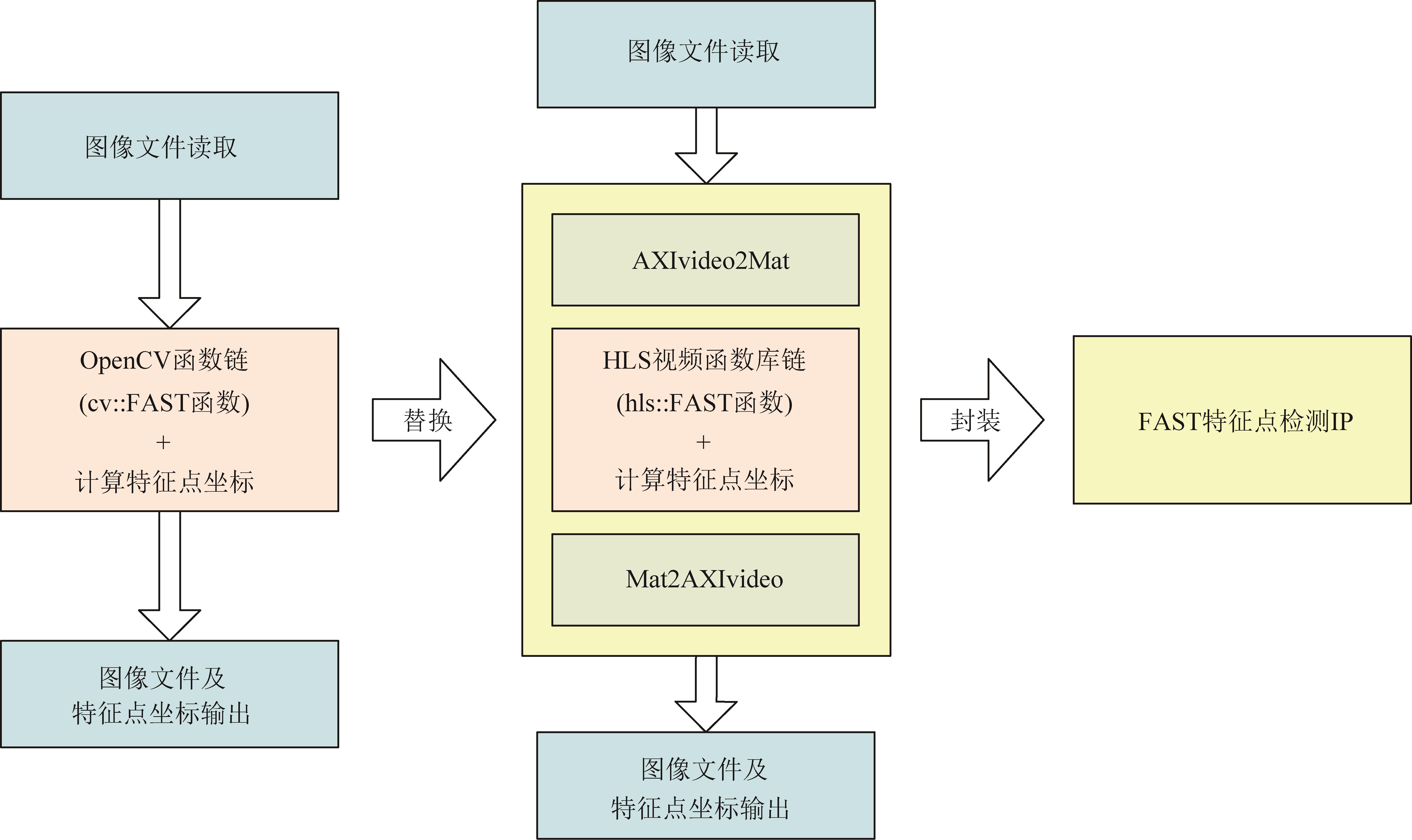

图5 FAST特征点检测算法IP设计流程

Fig.5 FAST feature point detection algorithm IP design process

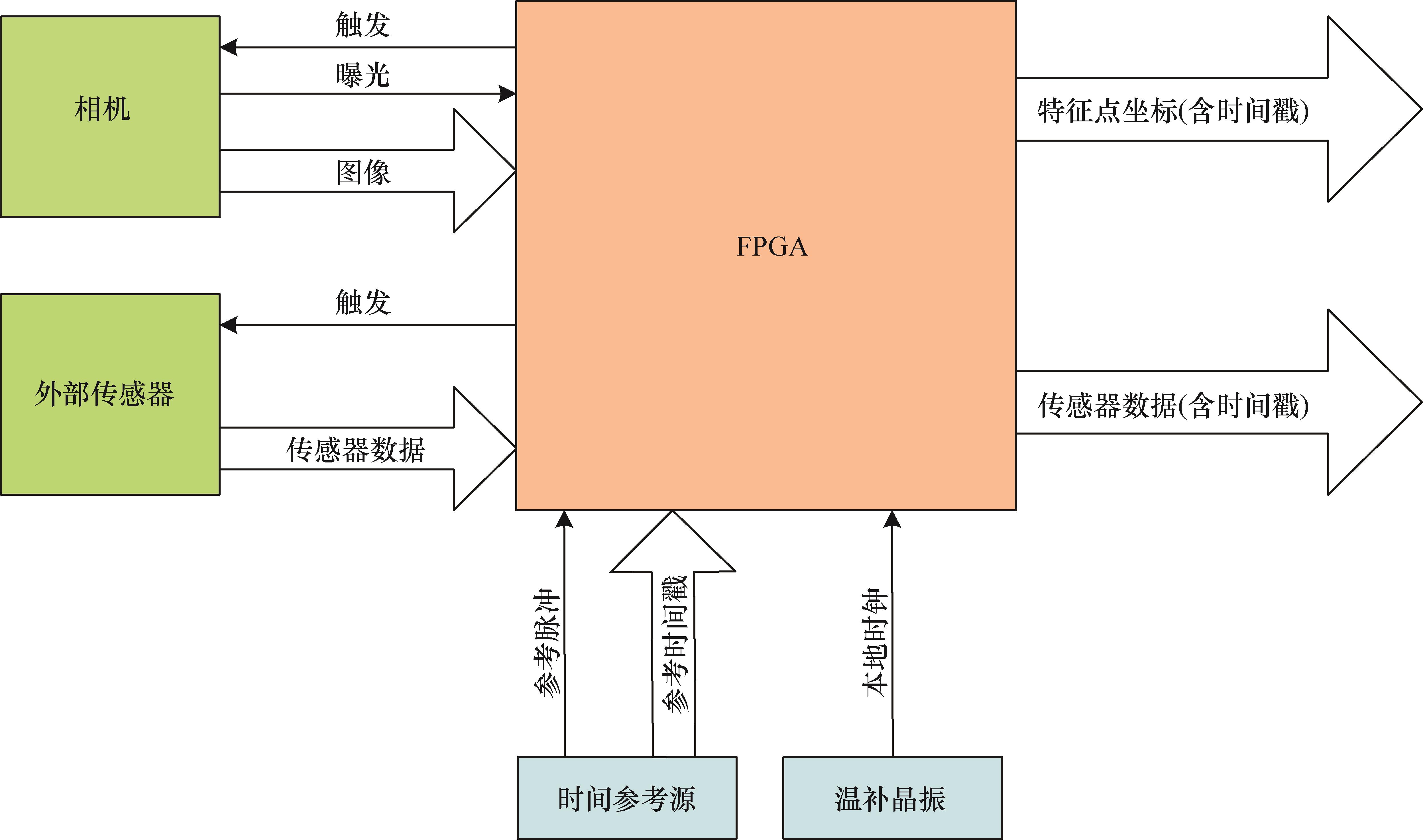

图6 基于FPGA的多源传感器时间同步设计

Fig.6 Design of multi-source sensor time synchronization based on FPGA

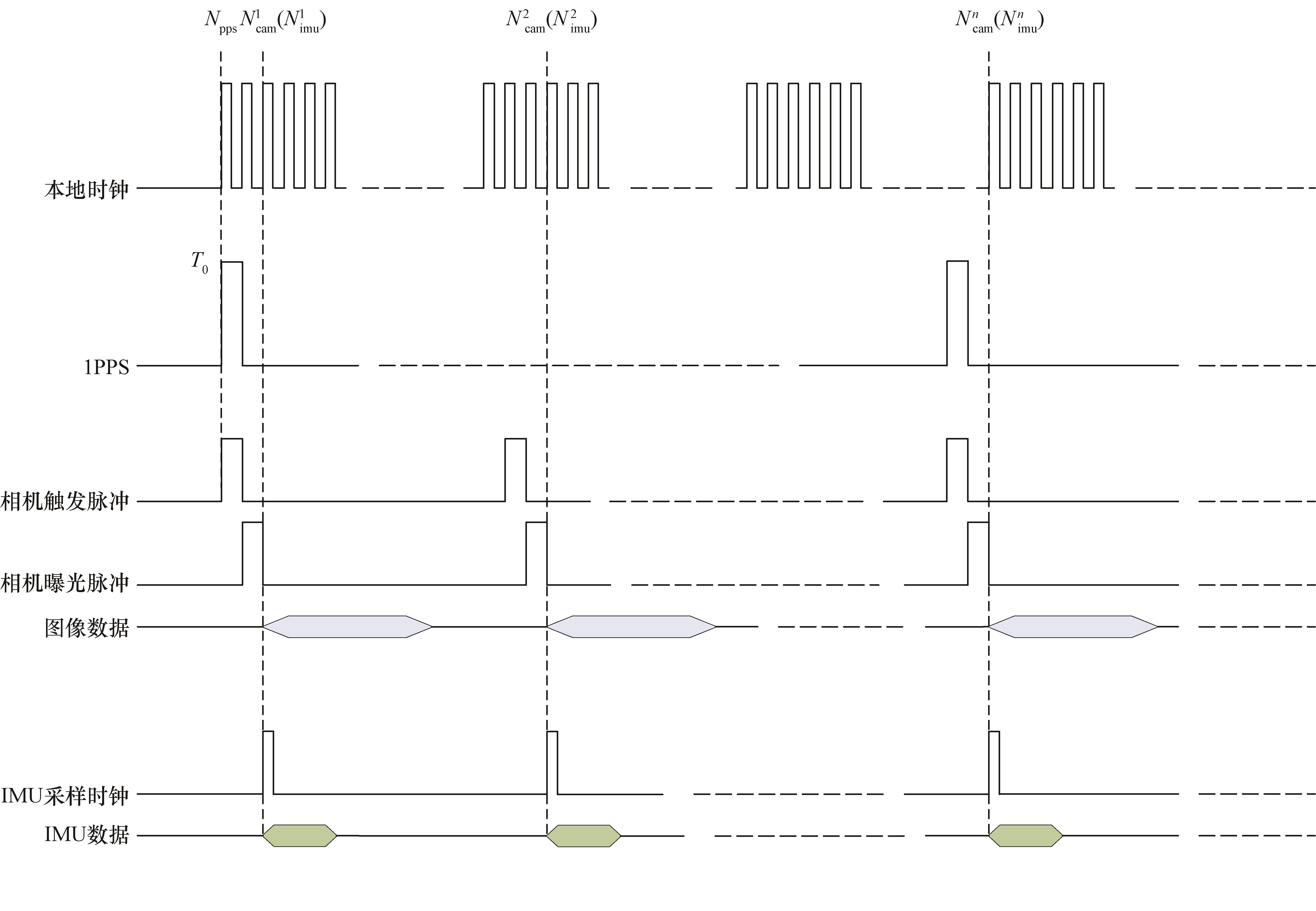

图7 时间同步时序示意图

Fig.7 Schematic diagram of time synchronization timing

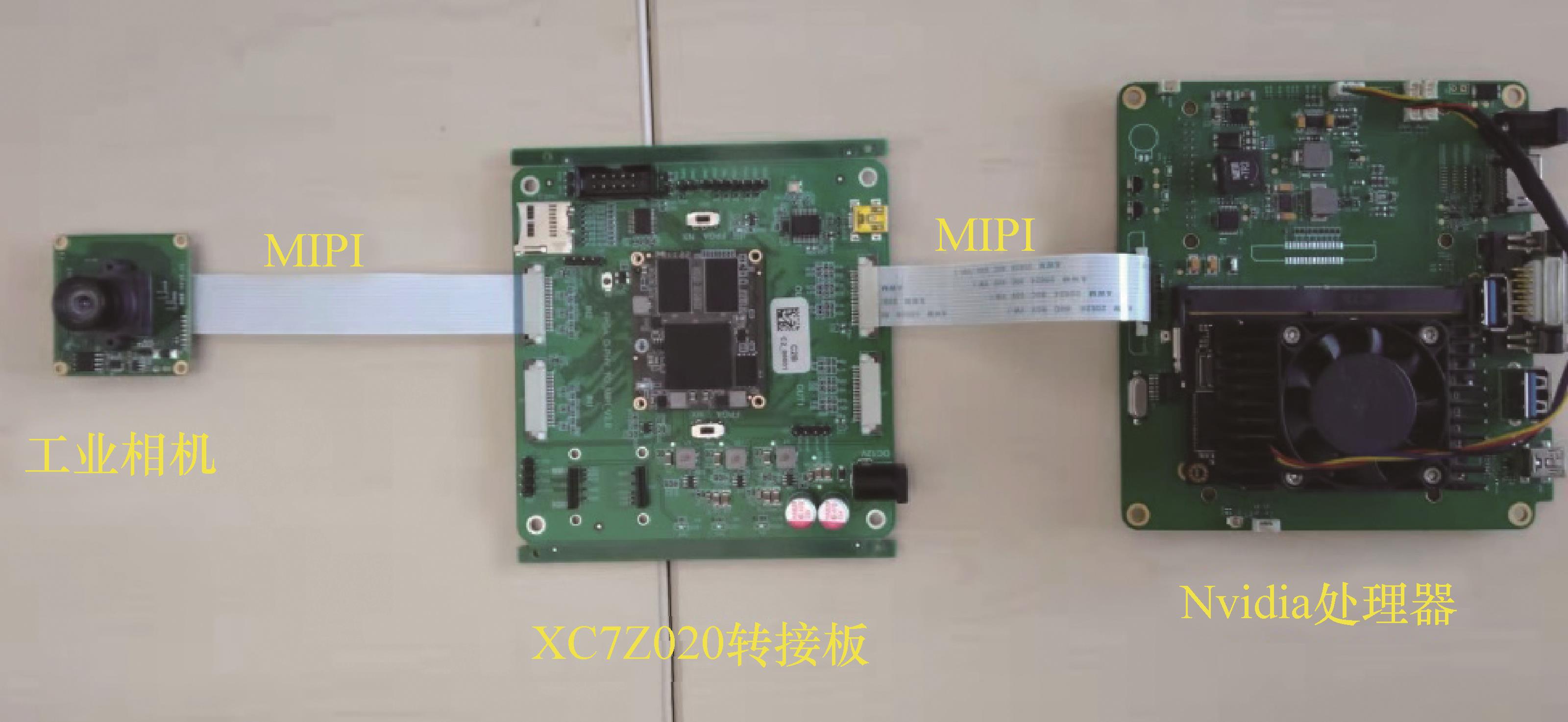

图8 硬件测试平台

Fig.8 Hardware testing platform

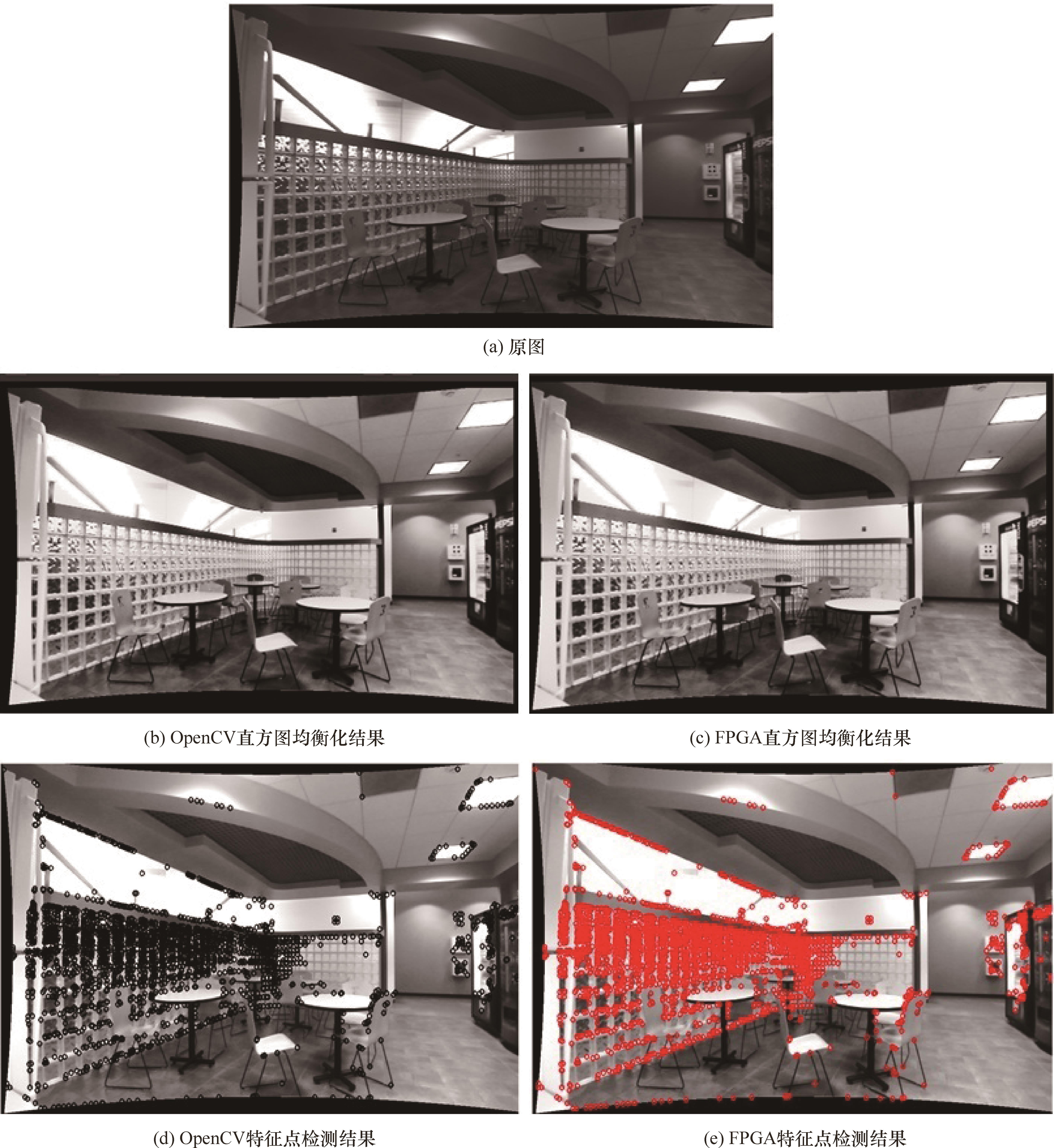

图9 FPGA与OpenCV处理结果对比

Fig.9 Comparison of FPGA and OpenCV processing results

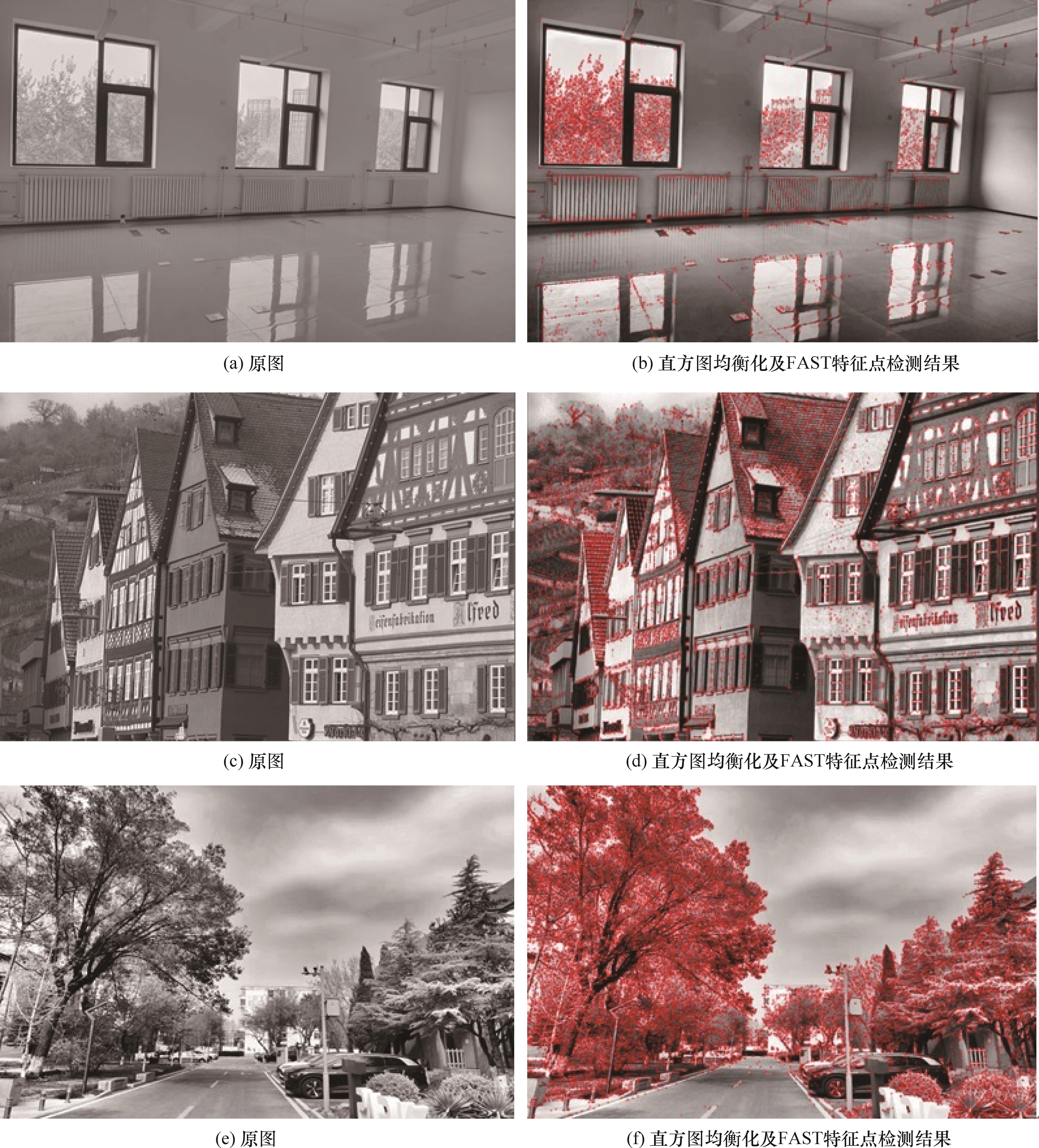

图10 不同场景下的直方图均衡化和FAST特征点提取FPGA处理结果

Fig.10 FPGA processing results of histogram equalization and FAST feature point extraction results in different scenarios

表1 FPGA与OpenCV图像处理结果对比

Table 1 Comparison of image processing results between FPGA and OpenCV

图像	直方图均衡化结果		特征点检测数量
图像	误差像素数量	灰度值误差	FPGA	OpenCV
图10（a）	15 479	1	5 484	5 484
图10（c）	37 296	1	13 845	13 845
图10（e）	102 358	1	30 807	30 807

表2 相机与IMU数据的时间延迟

Table 2 Time delay between camera and IMU data

序号	时延平均值/μs
1	774.90
2	724.37
3	755.81
4	687.05
5	717.91
6	741.06
均值	733.52
均方差	28.15

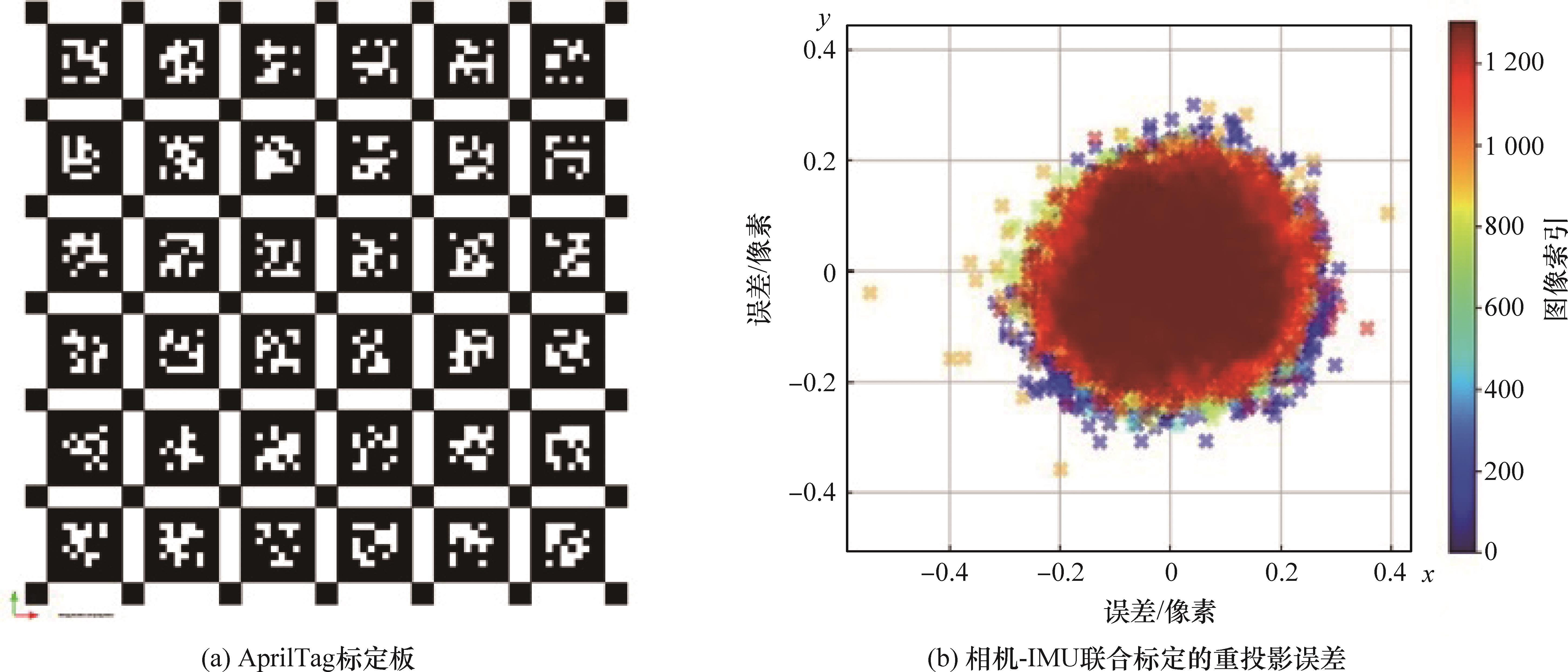

图11 AprilTag标定板及视觉-IMU联合标定重投影误差分布

Fig.11 Distribution of reprojection errors for AprilTag calibration board and visual IMU joint calibration

表3 相机与IMU数据的重投影误差

Table 3 Reprojection error between camera and IMU data

序号	重投影误差均值/像素
1	0.20
2	0.18
3	0.20
4	0.25
5	0.18
6	0.17

表4 FPGA资源消耗

Table 4 FPGA resource consumption

分类	占用	总量	占比/%
LUT	21 180	53 200	40
BRAM	42	140	30
DSP	13	220	6
